产品概述

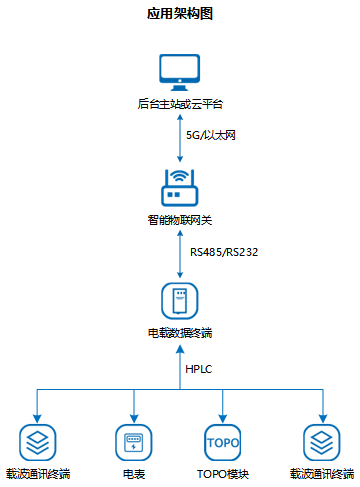

电载数据终端可做为载波中继器，用于接收以电力载波为通讯方式的载波设备数据，所有载波通信设备通过电力线与电载数据终端组成宽带电力载波通信网络，无需单独敷设通讯线，降低了配电设备通信成本与施工难度。

电载数据终端支持RS485通信和RS232通信,可灵活组网，灵活实施、灵活布署。

技术参数

电气参数

工作电源:380Vac;

环境特性

工温度:-40~70°C;

工湿度:5%~90%

防护等级:IP54

通讯协议

Q/GDW1376.2

透传

外形尺寸

高144mm*宽45mm*深82 mm

通讯参数

串口

端口数:1(1路RS485或RS232自选)接口标准:RS485:2线(A+、B-)/RS232: 3线 (RxD,TxD, GND)波特率:1200bps、2400bps,4800bps、9600bps、115200可选端口防护:ESD接触:8KV浪涌:4KV(8/20us)

三相宽带电力载波

通讯带宽:2~12MHz

载波调制方式:OFDM

串口通讯速率:2400bps~115.2Kbps功耗:<0.6W

安装方式

标准DIN导轨安装(35mm)
