产品概述

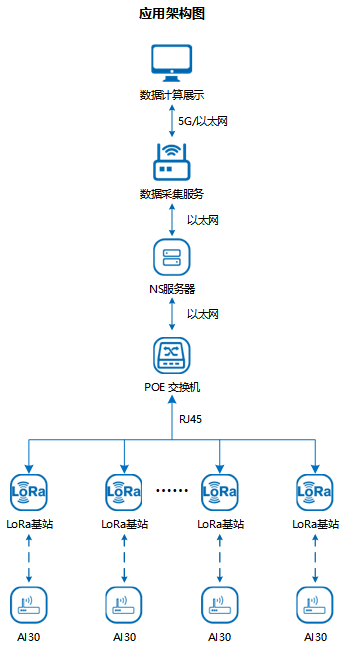

多回路采集终端针对配电箱内部开关设备进行多回路数据采集，集中实现30路电量信息采集，实时采集配电箱体内配电线路上的电量数据，通过宽带电力载波技术和LoRa无线技术实现配电箱体间通信组网功能。采用快接插头方式连接互感器，实现在线作业，降低了配电设备通信成本与施工难度。

技术参数

电气参数

工作电源:380Vac或220V

交流电流检测:30路(0~100mAac)

环境特性

工作温度:-40~70°C

工作湿度:5%~90%

防护等级:IP54

协议标准

Modbus-RTU、LoraWan、Hplc

物理特性

高144mm*宽62mm*深100mm

通讯接口

通信口

端口数:2(2路RS485)

接口标准:RS485:2线(A+、B-)波特率:1200bps、2400bps、4800bps、9600bps, 115200可选端口防护:ESD接触:8KV

浪涌:4KV(8/20us)

调试口：1路

接口标准:RJ453线(RXD、TXD、GND)

波特率:115200

单相宽带电力载波

通讯带宽:2~12MHz载波调制方式:OFDM串口通讯速率:2400bps~115.2Kbps功耗:<0.6WLoraWan组网通信

通道数量:5通道

接收灵敏度:-112dBm(Min)

发射功率:20dBm(Max)支持频段:CN470
